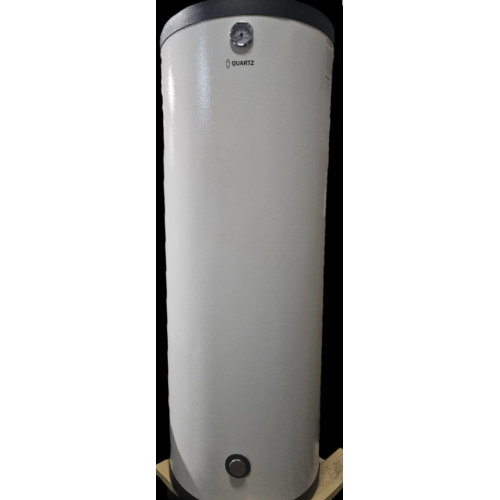

Бойлеры с технологией «бак в баке» представляют собой два сосуда, расположенных один внутри другого.

Принцип работы бака в баке таков: внешний бак нагревается водой из системы отопления,

обычно от котла или другого источника тепла.

Тепло передается через стенки внутреннего бака, нагревая горячую воду для потребителей.

Затем горячая вода используется для обеспечения горячего водоснабжения в доме.

В бойлерах серии Premium внутренний и наружный баки изготовлены из нержавеющей стали.

Во все бойлерах предусмотрена возможность подключения контура рециркуляции для комфортного пользования горячей водой.

Эффективная теплоизоляция из скорлупы пенополистирола толщиной 40мм обеспечивает длительное сохранения температуры нагретой воды ( до 10 часов).

Бойлер оснащен штуцером для установки электрического ТЭНа с резьбой 1 1/4″.

Бойлер косвенного нагрева объемом на 210 л станет оптимальным решением для семьи из 4-5 человек.

Модель	Comfort 100	Comfort 130	Comfort 160	Comfort 210	Comfort 240
Общий объем, л	105	130	161	203	242
Объем первичного контура, л	30	55	62	77	78
Объем контура ГВС, л	75	75	99	126	164

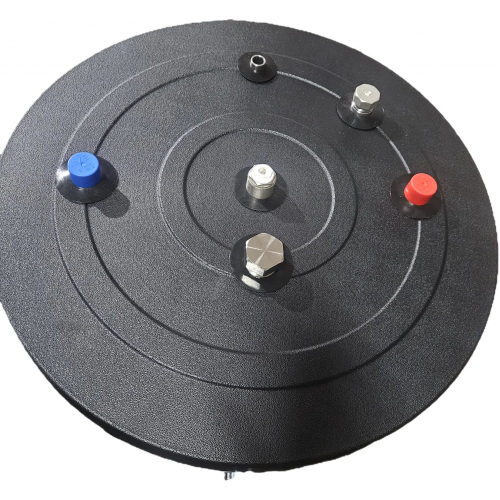

Присоединение греющего контура, дюйм	1	1	1	1	1
Присоединение контура ГВС, дюйм	3/4	3/4	3/4	3/4	3/4
Площадь теплообменника, м2	1,03	1,03	1,26	1,54	1,94
Макс. рабочее давление, бар	8	8	8	8	8
Макс. потребляемая тепловая мощность, кВт	18,4	18,4	24,7	32,2	39,2
Время нагрева, мин	10	10	10	9	9
Макс рабочее давление контура отопления, бар	3	3	3	3	3
Макс рабочее давление контура водоснабжения	8	8	8	8	8
Макс давление воды на вводе (контур ГВС), бар	6	6	6	6	6
Макс температура-греющий контур, °С	90	90	90	90	90
Макс температура ГВС, °С	80	80	80	80	80
Производительность по нагреву горячей воды
Производительность при 45°С, л/10 мин	182	202	275	348	469
Производительность при 60°С, л/10 мин	105	117	161	209	272
Производительность при 45°С, л/час	507	564	763	970	1309
Производительность при 60°С, л/час	288	320	465	576	769
Внутренний бак ГВС изготовлен из нержавеющей стали AISI 304 толщиной 1.5 мм
Наружный бак изготовлен из углеродистой стали ОВПС толщиной 2 мм
Модель	Premium 100	Premium 130	Premium 160	Premium 210	Premium 240
Общий объем, л	105	130	161	203	242
Объем первичного контура, л	30	55	62	77	78
Объем контура ГВС, л	75	75	99	126	164
Присоединение греющего контура, дюйм	1	1	1	1	1
Присоединение контура ГВС, дюйм	3/4	3/4	3/4	3/4	3/4
Площадь теплообменника, м2	1,03	1,03	1,26	1,54	1,94
Макс. рабочее давление, бар	8	8	8	8	8
Макс. потребляемая тепловая мощность, кВт	18,4	18,4	24,7	32,2	39,2
Время нагрева, мин	10	10	10	9	9
Макс рабочее давление контура отопления, бар	3	3	3	3	3
Макс рабочее давление контура водоснабжения	8	8	8	8	8
Макс давление воды на вводе (контур ГВС), бар	6	6	6	6	6
Макс температура-греющий контур, °С	90	90	90	90	90
Макс температура ГВС, °С	80	80	80	80	80
Производительность по нагреву горячей воды
Производительность при 45°С, л/10 мин	182	202	275	348	469
Производительность при 60°С, л/10 мин	105	117	161	209	272
Производительность при 45°С, л/час	507	564	763	970	1309
Производительность при 60°С, л/час	288	320	465	576	769
Внутренний бак ГВС изготовлен из нержавеющей стали AISI 304 толщиной 1.5 мм
Наружный бак изготовлен из нержавеющей стали AISI 304 толщиной 1.5 мм
