Для цифрового управления отопительными котлами, поддерживающими протоколы OpenTherm, E-BUS, BridgeNet (Ariston), BSB (Baxi), Navien

подходит для всех термостатов и контроллеров ZONT (кроме ZONT Lite)

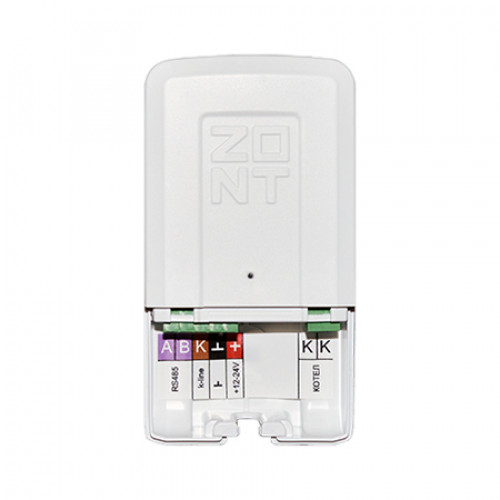

работает по K-Line и RS-485*

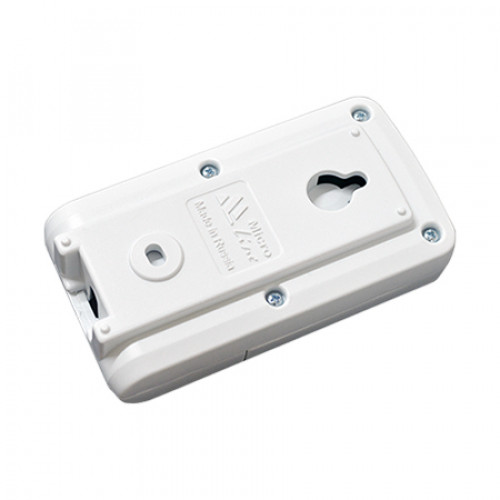

крепится на стену
Подходит к устройствам:

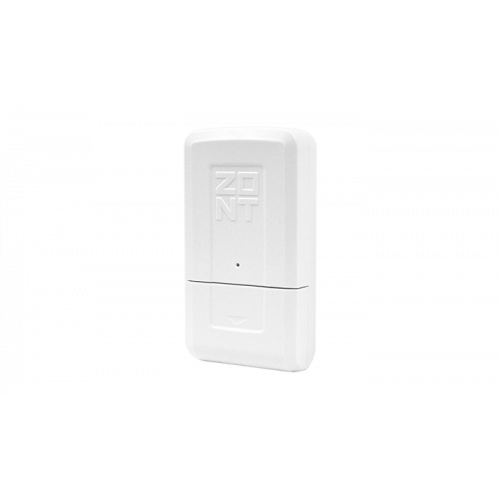

Универсальный адаптер цифровых шин предназначен для подключения термостатов и контроллеров ZONT к газовым и электрическим котлам, работающим по цифровым протоколам OpenTherm, E-BUS, BridgeNet (Ariston), BSB (Baxi), Navien – проверить наличие шины в конкретной модели котла можно в Совместимости котлов с ZONT.
Универсальный адаптер автоматически определяет тип цифровой шины котла и обеспечивает обмен данными между его электронной платой и автоматикой ZONT:
- с котла считываются технические параметры его работы и сервисные установки;
- на котел передаются уставка теплоносителя и целевая температура горячей воды контура ГВС.
Набор доступных для считывания рабочих параметров цифровой шины котла и отображение их значений в сервисе ZONT зависит от марки и модели котла. Контролируются:
- фактическая температура теплоносителя;
- фактическая температура ГВС;
- сервисные значения диапазона работы котла на Отопление и ГВС;
- фактический уровень модуляции горелки;
- фактической значение давления теплоносителя;
- температура обратного потока;
- заданные значения температур теплоносителя и ГВС;
- признаки работы котла на отопление и ГВС.
При возникновении ошибок и аварий котла адаптер цифровой шины обеспечивает считывание кодов ошибок.
При управлении по цифровой шине термостат или контроллер не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.
При фиксировании неисправности или аварии котла ZONT передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS).
Особенности универсального адаптера:
- Допускается одновременное подключение нескольких адаптеров к универсальным контроллерам ZONT (Н1000+, Н2000+, Н1000+ PRO, Н2000+ PRO) для управления несколькими котлами;
- Считывание кода неисправности / аварии котла и передача кода для отображения в личном кабинете веб-сервиса ZONT — lk.zont-online.ru
Важно! По цифровой шине работают не все котлы вышеуказанных производителей.
При использовании адаптера с отопительными приборами ZONT:
— вы уверены в работоспособности своего котла;
— используете возможности гибкой настройки для создания комфортного микроклимата в помещении;
— вы экономите на энергоносителях от 35%!
Для подключения адаптера к некоторым котлам BAXI необходим разъем MHU-02, приобретается отдельно (не представлен в ассортименте интернет-магазина). Список моделей, для которых нужен и не нужен разъем.
