ББП РАПАН-20 LI-ion — прибор нового поколения, который сочетает в себе проверенную схемотехнику Рапанов с новым принципом организации резерва питания.

Впервые в сегменте бюджетных источников бесперебойного питания для питания нагрузки в отсутствие сетевого напряжения используются Li-ion ячейки 18650 или 26650.

Такие ячейки с каждым днем получают все большее распространение во всех сферах жизни: от электромобилей до бытовой техники.

В ближайшем будущем приобрести литий ионные ячейки для замены будет не сложнее, чем сейчас купить пару бытовых батареек ААА или АА.

По сравнению с традиционными для системы ОПС свинцово-кислотными АКБ, литий-ионные ячейки обладают рядом значительных преимуществ.

В первую очередь это значительно больший срок жизни. В зависимости от качества приобретаемых элементов,

можно получить кратно увеличенный интервал замены АКБ: от 2 до 10 раз.

Значительно упрощается сама процедура замены. Вес АКБ сделанного по технологии Li-ion существенно меньше свинцово-кислотных батарей.

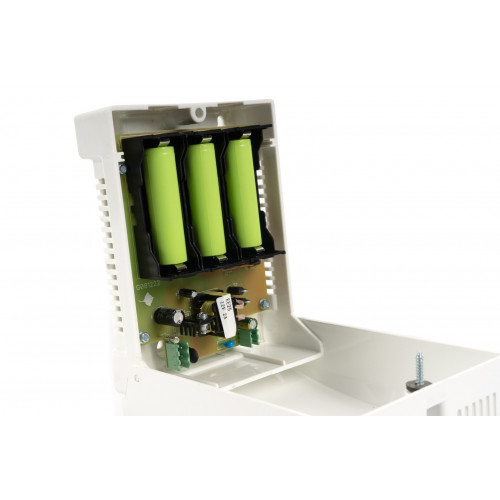

Использование универсального подпружиненного слота позволяет производить замену быстро и так же просто, как замену бытовых батареек ААА или АА.

Три универсальных слота позволяют получить различное время резерва, в зависимости от емкости используемых ячеек.

18650 минимальной емкости будут отличным бюджетным решением, сопоставимым с ценой обычных свинцовых АКБ.

Качественные элементы 26650 позволят получить длительность резерва значительно выше, чем у ИБП на свинцовых АКБ в корпусе аналогичного размера.

ОСОБЕННОСТИ ББП РАПАН-20 LI-ION

бесперебойное питание систем охранно-пожарной сигнализации, видеонаблюдения и других устройств как при наличии сетевого напряжения, так и при отсутствии (от АКБ);

оптимальный заряд внешней аккумуляторной батареи (далее по тексту АКБ) при наличии напряжения в электрической сети (режим «ОСНОВНОЙ»);

автоматический переход на резервное питание нагрузки постоянным напряжением от АКБ (режим «РЕЗЕРВ») при отключении электрической сети;

световая индикация наличия сетевого напряжения и индикация выходного напряжения.

Материал корпуса	пластик
Напряжение питающей сети 220 В, частотой 50±1 Гц, с пределами изменения, В	185…245
Ток нагрузки номинальный, А	1,7
Ток нагрузки кратковременно и при питании от АКБ, не более, А	2
Значение выходного напряжения, В	9,5…14
Тип АКБ:	Li-ion. Типоразмер – 18650 или 26650.
Суммарная емкость Li-ion АКБ, Ач	2,3…6,5*
Количество Li-ion АКБ, шт.	3**
Средний ток заряда АКБ, А	0,2
Напряжение на клеммах АКБ, при котором происходит автоматическое отключение нагрузки, В	9,2…10,1
Мощность, потребляемая от сети, без нагрузки, ВА, не более	1
Диапазон рабочих температур, °С	-10…+40 ***
Относительная влажность воздуха при 25 °С, %, не более	80
Степень защиты оболочки по ГОСТ 14254-2015	IP20
Габаритные размеры ШхГхВ, мм, не более (без упаковки)	130х170х85
Габаритные размеры ШхГхВ, мм, не более (в упаковке)	135х175х90
Масса, НЕТТО (БРУТТО), кг (не более)	0,4 (0,5)

* Суммарная емкость АКБ зависит от выбранного типоразмера устанавливаемых АКБ.

** АКБ в комплект поставки не входят.

*** Если изделие эксплуатируется при температуре выше +40 °C, то при увеличении температуры на 5 °C, мощность нагрузки следует уменьшить на 12%, запрещается эксплуатация изделия при температуре выше +50 °C.
