Техническая документация ZONT H2000+ PRO.V2 (14.63MB)

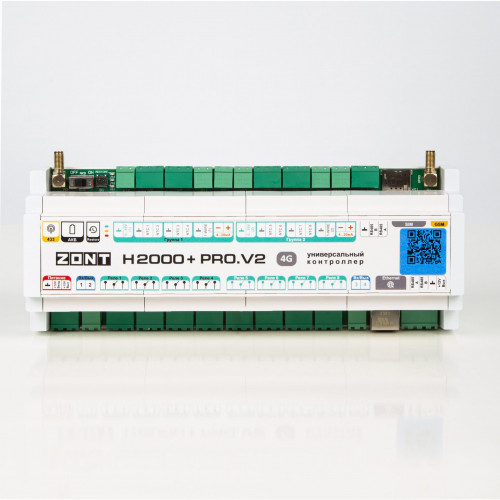

Универсальный контроллер ZONT H2000+ PRO.V2 – прибор для профессиональной автоматизации и дистанционного управления инженерными системами любой сложности.

Универсальный контроллер ZONT H2000+ PRO.V2 — обновленная версия контроллера H2000+ PRO. Он обладает возможностями гибкого программирования для решения задач автоматизации и подходит для контроля и управления сложными системами отопления.

Обращаем ваше внимание, что с 2024 года в паспорте на прибор серийный номер устройства и дата его производства не указываются – вся информация содержится в Qr-коде, размещенном на корпусе прибора.

Прибор получил GSM-модем со связью 4G, дополнительные входы RS-485 и 1-Wire, аналоговый вход 4-20 мА. Контроллер может управлять несколькими котлами (программно неограниченно) релейно или по цифровой шине через внешние адаптеры. Как и предшественник, имеет дополнительные 8 релейных выхода, 4 универсальных входа/выхода, 2 аналоговых выхода 0-10В, 8 входов NTC и поддерживает работу с пятью блоками расширения ZONT любого номинала.

Отличия контроллера ZONT H2000+ PRO.V2 от ZONT H2000+ PRO

Характеристики	ZONT H2000+ PRO	ZONT H2000+ PRO.V2
GSM-модем	2G	4G
Интерфейс RS-485	1 шт.	2 шт.
Интерфейс 1-Wire	1 шт.	2 шт.
Аналоговый вход 4-20 мА	нет	есть, 2 шт.
Адаптеры цифровых шин	встроенные и внешние	только внешние
Поддержка блоков расширения	есть, до 3 шт.	есть, до 5 шт.

Контроллер автоматически управляет системой отопления и горячего водоснабжения любой конфигурации и сложности без ограничения числа управляемых контуров. На базе контроллера ZONT H2000+ PRO.V2 строятся как системы диспетчеризации котельной, так и полноценные системы безопасности, ситуационного управления инженерным и электрическим оборудованием.

Прибор предназначен для создания максимально комфортных условий проживания в домах и полностью контролируемых процессов в зданиях производственного и промышленного назначения.

Питание
Основное питание	внешний источник стабилизированного питания;допустимое напряжение DC9-18V постоянного тока
Резервное питание	встроенный аккумулятор LIR 14500— напряжение 3,7 В, емкость 800 мА*ч
Потребляемая мощность	не более 12 Вт
Каналы связи
Ethernet	TCP/IP, 10/100BASE-T
GSM	поддержка 2G (частотные диапазоны 850, 900, 1800, 1900 МГц); поддержка 4G – только приборы с наклейкой на упаковке «4G» (частотные диапазоны LTE-FDD B1/B3/B5/B7/B8/B20, GSM/GPRS/EDGE 900/1800 МГц)
WI-FI	основной, частотный диапазон 2,4 ГГц, 802.11 b/g/n
Поддерживаемые интерфейсы
1-Wire	1-Wire: 2 порта для подключения проводных датчиков температуры типа DS (до 10 шт.) и ключей Touch Memory;
RS-485	2 канала связи RS-485 (modBUS)
Радиоканал
Радиоканал 433 МГц	встроенный, для датчиков в зоне прямой видимости до 10 м
Радиоканал 868 МГц	868 МГц (подключаемый через дополнительный радиомодуль ZONT МЛ-590): общее количество датчиков на один блок до 120 шт. (через 3 радиомодуля МЛ-590)
Датчиков в одной радиозоне	до 6 шт.
Общее кол-во датчиков на частоте 868 MГц	до 40 шт. (для каждого радиомодуля МЛ-590)
Входы/выходы
Встроенный протокол цифровых шин (основной)	нет, реализуется при помощи внешних адаптеров, до 2 шт., протоколы OpenTherm, E-BUS, BridgeNet (Ariston), Navien, BSB (Baxi), Wolf, Daesung*, Rinnai, Arderia, EMS+
Релейный выход	8 шт., коммутируемое напряжение постоянного тока (максимальное) — 30 В, максимальный ток коммутации 3 А коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А
Аналоговый вход	2 шт., могут использоваться как аналоговый вход или выход типа «открытый коллектор»: входное напряжение 0 — 30 В; дискретность измерения 12 бит; подтяжка к цепи плюс 3,3 В через резистор 100 КОм, могут быть настроены как выход "открытый коллектор"; 1 шт. - аналоговый вход 4-20 мА
Аналоговый выход	2 шт. - аналоговый управляемый выход 0-10 В
Аналоговые входы NTC	8 шт., предназначены для подключения аналоговых датчиков температуры NTC-10 (3 шт. в комплекте). Характеристики Входа: входное напряжение 0-3,3 В; дискретность измерения 12 бит; погрешность 2 %; подтяжка к цепи плюс 3,3 В через резистор 4,7 КОм.
Температурные датчики
Проводные датчики температуры	Тип — аналоговые NTC (до 3 шт.), цифровые (до 10 шт.). Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-778 (RS-485), МЛ-779 (RS-485), МЛ-771, МЛ-772, DS18S20, DS18B20
Беспроводные датчики температуры	до 40 шт. на один радиомодуль, рабочая частота 868 МГц (опционально через радиомодуль МЛ-590); Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785
Корпус устройства
Корпус	пластиковый, с креплением на плоскую поверхность или на DIN-рейку
Габаритные размеры	2359060 мм, 13 DIN
Вес брутто	0,65 кг
Класс защиты	IP20 по ГОСТ 14254-2015
Условия эксплуатации
Максимально допустимая относительная влажность	85 %
Комплект поставки
Комплект поставки	Универсальный контроллер ZONT H2000+ PRO.V2 - 1 шт., радиоантенна 433 МГц - 1 шт., GSM-антенна - 1 шт., NTC датчики температуры - 5 шт., набор клеменных колодок - 1 комплект, блок питаний на DIN-рейку - 1 шт., карта владельца - 1 шт., СИМ-карта - 1 шт.
