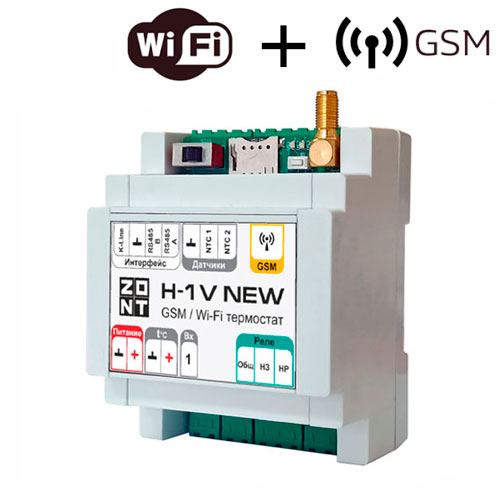

ZONT H-1V NEW – обновленная версия популярного термостата ZONT H-1V.

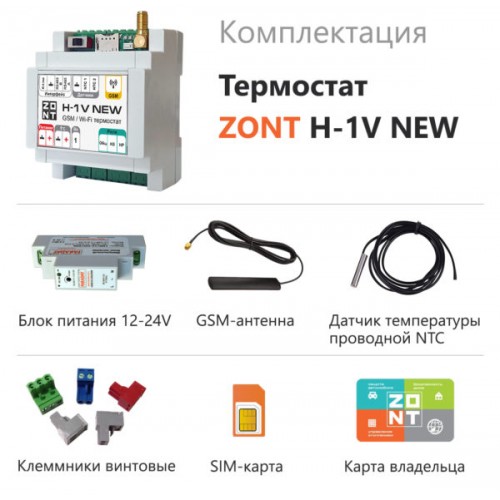

В приборе теперь 2 вида связи – Wi-Fi и GSM. Для подключения оригинальных устройств ZONT к термостату на удаленном расстоянии добавлен профессиональный интерфейс RS-485. В специальные входы возможно подключить помехозащищенные температурные датчики типа NTC (1 шт. входит в комплект).

Отопительный термостат ZONT SMART NEW предназначен поддерживать температурные условия в доме для комфортного проживания. Он контролирует и управляет работой котла из любой точки мира через личный кабинет веб-сервиса или мобильное приложение ZONT. Команды управления, настройки режимов возможно отправлять с телефона, планшета или ПК. Мобильное приложение бесплатно и доступно для скачивания на iOS и Android.

ZONT H-1V регулирует работу котла в режиме нагрева в соответствии с заданными параметрами. Прибор контролирует техническое состояние котла и сигнализирует о его неисправности, при возникновении внештатных ситуаций или отключении напряжения питания.

Резервная батарея в комплекте: при отключении электроэнергии прибор будет оставаться на связи до 12 часов и передавать информацию от подключенных к нему проводных датчиков. Для дистанционного управления отоплением и ГВС по цифровым интерфейсам (OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB (Baxi)) подключите внешний адаптер.

ZONT H-1V NEW проводит мониторинг дополнительно подключенных датчиков различного назначения (протечки воды, утечки газа, охранных, пожарных и др.). Возможно подключение как проводных, так и радиодатчиков, работающих на защищенной частоте 868 МГц (до 10 проводных и 40 радиодатчиков).

Обновление ПО доступно через личный кабинет веб-сервиса без подключения прибора к компьютеру.

Питание
Основное питание	внешний источник стабилизированного питания; допустимое напряжение 10-28 В постоянного тока
Резервное питание	встроенный аккумулятор LIR 14500 напряжение 3,7 В емкость 800 мА*ч
Потребляемая мощность	не более 6 Вт
Каналы связи
GSM	GSM: резервный, частотный диапазон 850, 900, 1800, 1900 МГц, поддержка 2G, канал передачи данных — GPRS
WI-FI	Wi-Fi: основной, частотный диапазон 2,4 ГГц, 802.11 b/g/n
Поддерживаемые интерфейсы
1-Wire	1-Wire: порт для подключения проводных датчиков температуры типа DS (до 10 шт.) и ключей Touch Memory;
K-Line	обмен данными, подключение радиомодуля, адаптеров управления котлами (OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB) и других устройств;
RS-485	обмен данными, подключение радиомодуля, адаптеров управления котлами (OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB) и других устройств
Входы/выходы
Релейный выход	1 шт., используется для релейного подключения котла коммутируемое напряжение постоянного тока (максимальное) — 30 В, максимальный ток коммутации 3 А коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А
Аналоговый вход	1 шт., предназначен для контроля аналоговых сигналов от датчиков и устройств различного назначения, аналогового сигнала «Авария», снимаемого с выхода котла, команд управления от стороннего комнатного терморегулятора (термостата)
Аналоговые входы NTC	2 шт., предназначены для подключения аналоговых датчиков температуры NTC-10 (1 шт. в комплекте). Характеристики Входа: входное напряжение 0-3,3 В; дискретность измерения 12 бит; погрешность 2 %; подтяжка к цепи плюс 3,3 В через резистор 4,7 КОм.
Температурные датчики
Проводные датчики температуры	Тип — аналоговые NTC (до 2 шт.), цифровые (до 10 шт.) Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771, МЛ-772, МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20
Беспроводные датчики температуры	до 40 шт: Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590); Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785
Корпус устройства
Корпус	пластиковый, с креплением на плоскую поверхность или на DIN-рейку
Габаритные размеры	15013030 мм
Вес брутто	0,2 кг
Класс защиты	IP20 по ГОСТ 14254-2015
Условия эксплуатации
Диапазон рабочих температур	минус 25 ⁰С — плюс 70 ⁰С
Максимально допустимая относительная влажность	85 %
