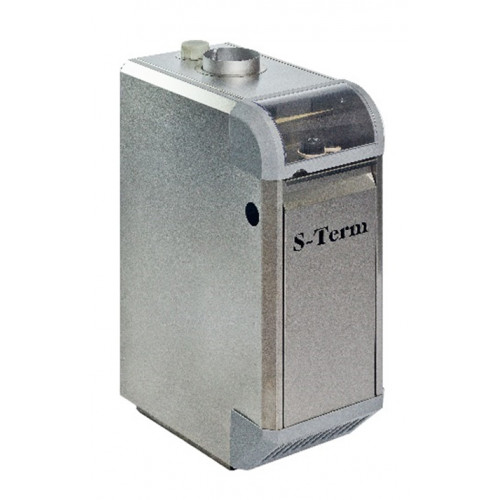

Котел одноконтурный S-Term 2.0 с автоматикой SIT КОВ-20 СКс 2.0
Мощностной ряд – от 7 до 25 кВт в одноконтурном (для отопления) и от 12,5 до 25 кВт двухконтурном (отопление + ГВС) исполнении. КПД не менее 90%.

Котлы оптимально подойдут для систем отопления:

«Открытого» и «закрытого» типа;
С естественной или принудительной циркуляцией теплоносителя.

Серия водотрубных котлов «S-Term 2.0» с технологией «Aqua Live» отличается:

Толщиной стали теплообменника 3 мм;
Двумя индикаторами температуры теплоносителя;
Увеличенной площадью теплообмена в теплоаккумуляторе контура ГВС.

Особенность модели – усиленная конструкция котла с дополнительным индикатором температуры.

Что дает усиленная конструкция?

Эстетичный внешний вид. Дизайн котлов серии «S-Term 2.0» разработан с приоритетом эргономики и стойкости к образованию коррозии. Панели облицовки выполнены из нержавеющей стали. Это позволяет сохранить её эстетичный внешний вид и предотвращает частичное или полное повреждение коррозией в течении всего срока службы котла. Обеспечивает уверенную эксплуатацию отопительного прибора в условиях "активной" кухни.
Надёжность в эксплуатации. Толщина стали теплообменника 3 мм позволяет минимизировать риск протечки теплообменника от воздействия нештатных ситуаций. Такими причинами могут быть перепады давления в диапазоне до 4 bar, образование конденсата при "холодном" пуске котла и другие воздействия.
"Двойной" контроль температуры теплоносителя. Использование в конструкции дополнительного индикатора температуры на обратном трубопроводе системы отопления позволят оперативно контролировать значения температуры теплоносителя. Такое конструктивное решение позволяет своевременно заметить низкую температуру в "обратке" системы отопления и предпринять корректирующие меры. Низкая температура в системе - причина образования конденсата и как следствие разрушение теплообменника. Возможность контролировать температурные режимы снизит риск протечки.

С котлами серии «S-Term 2.0» Вы минимизируете эксплуатационные риски.

Наименование параметра	Величины показателей
Наименование параметра	КОВ-7СКC «Сигнал» s-term 2.0	КОВ-10СКC «Сигнал» s-term 2.0	КОВ-12,5СКC «Сигнал» s-term 2.0	КОВ-16СКC «Сигнал» s-term 2.0	КОВ-12,5СКВC «Сигнал» s-term 2.0	КОВ-16СКВC «Сигнал» s-term 2.0	КОВ-20СКC «Сигнал» s-term 2.0	КОВ-25СКC «Сигнал» s-term 2.0	КОВ-20СКВC «Сигнал» s-term 2.0	КОВ-25СКВC «Сигнал» s-term 2.0
1. Номинальная теплопроизводительность котла, Nном, кВт	7	10	12,5	16	12,5	16	20	25	20	25
2. Максимальный расход газа, нм3/ч	0,85	1,2	1,5	1,92	1,5	1,92	2,38	2,98	2,38	2,98
3. Средний расход газа, м3/ч	0,43	0,6	0,75	1,0	0,75	1,0	1,2	1,5	1,2	1,5
4. Объем воды, вмещаемый котлом,V, л	13				14		13		14
5. Коэффициент полезного действия, η, %, не менее	90
6. Вид топлива	Природный газ по ГОСТ 5542
7. Номинальное давление природного газа на входе в котел, Па	1300
8. Диапазон давлений природного газа, Па	600…3000
9. Рабочее давление воды, Рраб., в системе отопления, МПа, не более	0,3
10. Диапазон регулирования температуры воды на выходе из котла, °С	40…90
11. Максимальное разрежение воздуха за котлом, Па.	До 25
12. Температура продуктов сгорания на выходе из котла, °С, не менее	110
13. Присоединительная резьба патрубков для подвода и отвода воды системы отопления по ГОСТ 6357	G1½ -В
14. Диаметр дымохода, мм (d)	110
15. Присоединительная резьба штуцера для подвода газа по ГОСТ 6357	G½-В
16. Присоединительная резьба штуцеров для подвода и отвода санитарной воды по ГОСТ 6357	-				G½ -В		-		G½ -В
17. Расход воды для санитарных нужд, л/мин. при ∆t= 35 º С	-				5,2	5,4	-		7,8
18. Масса, кг, не более	39				50		41		51
19. Габаритные размеры, мм, не более: - Глубина (Б) - Ширина - Высота (А)	445 257 660		445 257 660		445 257 850		445 257 660		445 257 850
Теплообменник выполнен из стали толщиной 3 мм
