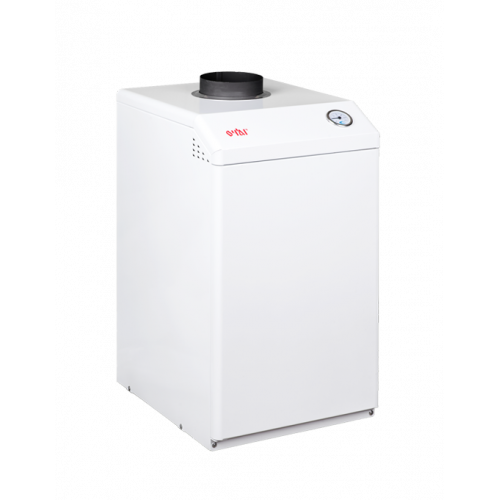

Котел стальной газовый КСГ (КСГВ) (34.84MB)

Описание

Модельный ряд серии котлов КСГ ... Е представлен диапазоном мощностей от 7 до 25 кВт, на этих котлах установлены итальянские блоки управления подачей газа EUROSIT. Модель не требует подключения к электросети, эти котлы относятся к энергонезависимым. Высокий КПД 92 % достигнут за счет высокоскоростного компактного стального теплообменника.

Подробные характеристики

Теплопроизводительность 20 кВт
Отапливаемая площадь (при высоте 2,7 м) 200 м²
КПД 92 %
Расход природного газа (базовая поставка) 2,22м³/час
Максимальное рабочее давление теплоносителя в системе отопления 0,2 (2,0) МПа (кГс/см²)
Габаритные размеры по корпусу котла , ± 5 мм (ширина × глубина × высота) 376*470*710
Присоединительные размеры подвода и отвода теплоносителя, дюйм G 1 ¹⁄₂
Масса 56 кг
Объем теплоносителя в котле 27,7 л

Установленные комплектующие:

Устройство газогорелочное (УГ-САБК-Е-22,5-3-Стандарт)
Блок управления EUROSit (0.630.802)
Блок запальника (пилотная горелка) (0.160.114)
Датчик тяги (Термостат) (1NT11L-3527-L75 (KSD 301-75)
Прокладка импульсных трубок (САБК 00-03.00.004)
Сопло (УДП-01.01.002-25)
Горелка (САБК 00-01.08.000)
Кнопка пьезорозжига (ПК 001)
Кнопка пьезорозжига (TRC 250)
Термопара (АБК 001-022-221К)
Комплект для сжиженного газа (Комплект СУГ КСГ-20-Стандарт)

Артикул производителя	12002001
Бренд	ОЧАГ
Серия	ОЧАГ КСГ Е
Мощность, кВт	20
Площадь обогрева ориентировочно, метров квадратных	200
Диаметр дымохода, мм	120
Модель	КСГ-20 Е
Страна производитель	Россия
Глубина, мм	470
Мощность, Вт	20000
Материал	Сталь
Масса без упаковки, кг, не более	56
Габаритные размеры изделия (ВхШхГ), мм	710/376/470
Диаметр водяных патрубков, дюйм	1 1/2
Рабочее давление теплоносителя, МПа	0.2
Диапазон разрежения, при котором обеспечивается устойчивая работа котла, Па	3-15
Тип топлива Выберите один или несколько типов топлива или источников энергии.	Газ природный
Диаметр газового патрубка, дюйм	1/2
Тип газогорелочного устройства	УГ-САБК-Е-22,5-3-Стандарт
Тип камеры сгорания	Открытого типа
КПД, %	92
Масса в упаковке, кг, не более	59
Наличие контура ГВС Второй контур в котле как правило используется для организации ГВС	Одноконтурный
Срок заводской гарантии, лет	5
Объем теплоносителя в теплообменнике, л	27,7
Габаритные размеры упаковки, мм	730х390х480
Максимальный расход природного газа, м3/час	2.22
Вес нетто, кг	56
Средний расход природного газа, м3/ч	1.33
Максимальная температура теплоносителя на выходе из котла, ˚С	95
Материал теплообменника	Сталь
Способ установки Выберите способ установки оборудования	Напольный
Подключение к сети 220 В	Энергонезависимый
Защитные устройства	EUROSit
Рабочее давление, бар	0.013
Вес	56000 г
Длина	480 мм
Ширина	390 мм
Высота	730 мм
