Описание

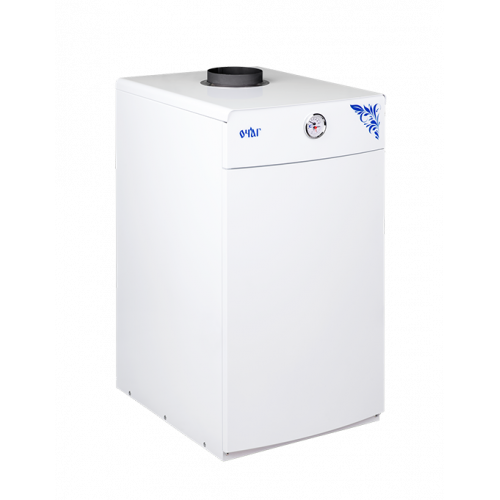

Модельный ряд серии котлов ОЧАГ Премиум АОГВ - АКГВ представлен диапазоном мощностей от 8 до 100 кВт. Все модели с литерой Е оснащены итальянским блоком управления газогорелочным устройством SIT с инжекционной микрофакельной горелкой. При этом доступны три модификации:

- В моделях с литерами ЕН (или EN) используется газовый узел автоматики 820 NOVASIT. Это техническое решение позволяет подключать к таким котлам комнатный термостат для регулировки температуры внутри помещения с высокой точностью, работать с турбонасадкой «Лемакс» серии Comfort SE для принудительного отвода отработанных газов при отсутствии стационарного дымохода, работать с внешними устройствами контроля и управления для удаленного мониторинга и управления показателями газовых котлов и отопительной системы посредством подключения по беспотенциальному (релейному) типу контактов, а также возможность подключить бак косвенного нагрева посредством устройства управления «Лемакс» (дополнительное оборудование, подбирается и приобретается отдельно).

- Модели с литерой ЕМ укомплектованы газовым узлом 710 MINISIT.

- Модели с литерой Е укомплектованы газовым блоком 630 EUROSIT.

последние две не имеют релейных контактов для внешнего управления и не могут обеспечить подключений датчиков и устройств, доступных для котлов с узлом 820 NOVASIT.

Котлы АОГВ - АКГВ не требуют подключения к электросети, они полностью энергонезависимы. Котлы этой серии мощностью от 8 до 45 кВт могут работать как в открытых, так и в закрытых системах отопления с рабочим давлением до 3 атм. благодаря цилиндрическому теплообменнику.

Аппараты работают в автоматическом режиме по поддержанию заданной температуры теплоносителя в системе отопления, модели серии АКГВ также нагревают воду для системы ГВС (горячего водоснабжения). Обеспечено аварийное отключение подачи газа при погасании пламени в запальной горелке и при отсутствии тяги. Благодаря стальному теплообменнику аппарат устойчив к резким перепадам температуры. Оптимальный теплообмен продуктов сгорания газа с теплоносителем обеспечен развитой конвективной поверхностью в виде жаровых труб с турбулизаторами. Горелки из жаростойкой нержавеющей стали выполнены с щелевыми пазами и обеспечивают низкофакельное равномерное тепловое поле. В газовые блоки котлов встроены стабилизаторы давления, обеспечивающие постоянную мощность аппарата с оптимальными параметрами горения смеси независимо от входного давления газа. Тягопрерыватель (стабилизатор тяги) обеспечивает стабильное разрежение в топке без дополнительной регулировки при изменении погодных условий.

Подробные характеристики

• Теплопроизводительность 23,2 кВт
• Отапливаемая площадь (при высоте 2,7 м) 210 м²
• КПД 92 %
• Расход природного газа (базовая поставка) 1,41 м³/час
• Максимальное рабочее давление теплоносителя в системе отопления 0,3 МПа (3 кГс/см²)
• Габаритные размеры по корпусу котла , ± 5 мм (ширина × глубина × высота) 350*450*850
• Присоединительные размеры подвода и отвода теплоносителя, дюйм G 1 ¹⁄₂
• Масса 67 кг
• Объем теплоносителя в котле 36 л

Рекомендуемые параметры дымовой трубы:

• Площадь поперечного сечения 150 см²
• Диаметр 140 мм
• Высота 5 м

Установленные комплектующие:

• Устройство газогорелочное (УГ-САБК-АТ-23,2-7 Премиум)
• Блок управления EUROSit
• Блок запальника (пилотная горелка) (0.160.114)
• Трубка запальника (САБК 60-06.00.000-45)
• Датчик тяги (Термостат) (1NT11L-3527-L75 (KSD 301-75)
• Датчик перегрева (Термостат) (KSD 301-95)
• Прокладка импульсных трубок (САБК 00-03.00.004)
• Сопло (УДП-01.01.001-31)
• Горелка (САБК 00-01.08.000-03)
• Кнопка пьезорозжига (ПК 001)
• Термопара (АБК 001-022-221)
• Провод (АБК 001-012-002)
• Комплект для сжиженного газа СУГ АОГВ-23
