Описание

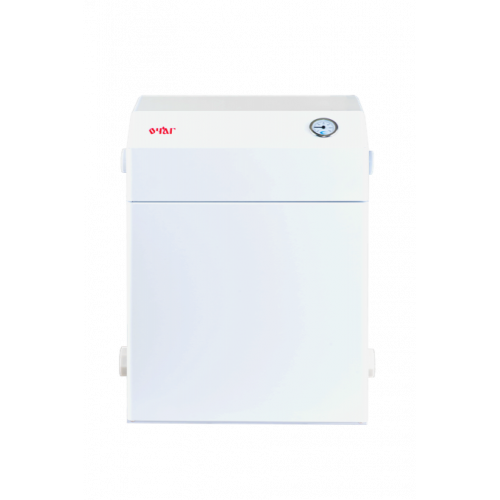

Парапетные газовые котлы КСГЗ серии "Compact" являются новинками в семействе котлов ТМ "Очаг" и предназначены для работы с естественной и принудительной системами отопления без подключения к электрической сети, то есть относятся к энергонезависимым отопительным приборам. Модельный ряд серии котлов КСГЗ представлен диапазоном мощностей от 7 до 20 кВт. Эти котлы работают в автоматическом режиме по заданной температуре теплоносителя и обеспечивают аварийное отключение подачи газа при погасании пламени на запальной горелке. Теплообменник жаротрубный с турбулизаторами выполнен из жаропрочной стали и устойчив к перепадам температур. Основная горелка низкофакельная с щелевыми пазами выполнена из жаростойкой нержавеющей стали.
Стабилизатор давления газа , встроенный в блок управления, обеспечивает равномерное горение газовоздушной смеси с постоянной теплопроизводительностью независимо от давления газа в сети.
Дымоход для данных котлов - коаксиального типа, такая конструкция надёжна, она выравнивает давление воздуха в зоне всасывания в эжектор основных горелок и вблизи выхода газовоздушной смеси из щелей основных горелок, обеспечивая таким образом устойчивое горение при постоянном разрежении в топке без дополнительной регулировки.

Котлы, маркированные литерой "Е" (КСГЗ ... Е), оснащены газовым блоком управления производства SIT (Италия), модель 630 EUROSIT.

Подробные характеристики

Теплопроизводительность 10 кВт
Отапливаемая площадь (при высоте 2,7 м) 100 м²
КПД 90 %
Давление природного газа: nom/ min/ max/1274 / 600 / 3000 Па
Расход природного газа (среднесуточный) 0,59 м³/час
Диапазон регулирования температуры теплоносителя, 40…90 °С
Максимальная температура теплоносителя на выходе из котла не более 95 °С
Время отключение подачи газа при погасании запальной горелки, не более 60 сек
Максимальное рабочее давление теплоносителя в системе отопления 0,2 (2,0) МПа (кГс/см²)
Объем теплоносителя в котле 15 л
Присоединительная резьба (с обеих сторон) штуцеров подвода и выхода теплоносителя, дюймы, (Ду) G 1 ¹⁄₂ (40 мм)
Присоединительная резьба штуцеров подвода газа, дюймы, (Ду)G ¹⁄₂ (15 мм)
Масса котла без дымохода, +3 кг - 44 кг

Установленные комплектующие:

Блок управления 630 EUROSIT
Блок запальника (КЧГ 03-05.01.000)
Блок запальника (пилотная горелка без электрода) (0.160.118)
Трубка запальника (САБК 60-06.00.000-56)
Трубка запальника (САБК 60-06.00.000-57)
Прокладка импульсных трубок (САБК 00-03.00.004)
Сопло для серии парапетных котлов КСГЗ "Compact" (УДП-01.01.001-32)
Горелка для парапетных котлов КСГЗ "Compact" (САБК 00-01.08.000-06)
Кнопка пьезорозжига (ПК 001)
Кнопка пьезорозжига (TRC 250)
Термопара (0.200.003)
Электрод пилотной горелки (0.915.015 SIT)

Артикул производителя	10301001
Бренд	ОЧАГ
Серия	ОЧАГ КСГЗ Е
Мощность, кВт	10
Площадь обогрева ориентировочно, метров квадратных	100
Диаметр дымохода, мм	228
Модель	КСГЗ-10 Е
Страна производитель	Россия
Глубина, мм	260
Мощность, Вт	10000
Материал	Сталь
Масса без упаковки, кг, не более	44
Габаритные размеры изделия (ВхШхГ), мм	645х460х260
Диаметр водяных патрубков, дюйм	1 1/2
Рабочее давление теплоносителя, МПа	0.2
Диапазон разрежения, при котором обеспечивается устойчивая работа котла, Па	3-15
Тип топлива Выберите один или несколько типов топлива или источников энергии.	Газ природный
Диаметр газового патрубка, дюйм	1/2
Тип газогорелочного устройства	САБК 00-01.08.000-06
Тип камеры сгорания	Открытого типа
КПД, %	90
Масса в упаковке, кг, не более	47
Наличие контура ГВС Второй контур в котле как правило используется для организации ГВС	Одноконтурный
Срок заводской гарантии, лет	5
Объем теплоносителя в теплообменнике, л	15
Габаритные размеры упаковки, мм	665х480х280
Максимальный расход природного газа, м3/час	1.1
Вес нетто, кг	44
Средний расход природного газа, м3/ч	0.59
Максимальная температура теплоносителя на выходе из котла, ˚С	95
Материал теплообменника	Сталь
Способ установки Выберите способ установки оборудования	Напольный
Подключение к сети 220 В	Энергонезависимый
Защитные устройства	630 EUROSit
Рабочее давление, бар	0.013
Вес	47000 г
Длина	280 мм
Ширина	480 мм
Высота	665 мм
