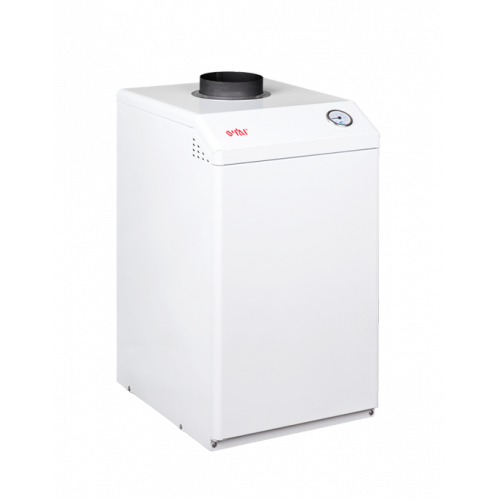

Котел стальной газовый КСГ (КСГВ) (34.84MB)

Описание

Модельный ряд серии котлов КСГВ представлен диапазоном мощностей от 12,5 до 20 кВт. Котлы этой серии имеют контур подключения ГВС. Модель не требует подключения к электросети, эти котлы относятся к энергонезависимым. Высокий КПД 92 % достигнут за счет высокоскоростного компактного стального теплообменника.

Подробные характеристики

Теплопроизводительность 20 кВт
Отапливаемая площадь (при высоте 2,7 м) 200 м²
КПД 92 %
Расход природного газа (базовая поставка) 2,22 м³/час
Максимальное рабочее давление теплоносителя в системе отопления 0,2 (2,0) МПа (кГс/см²)
Габаритные размеры по корпусу котла , ± 5 мм (ширина × глубина × высота) 376*470*710
Присоединительные размеры подвода и отвода теплоносителя, дюйм G 1 ¹⁄₂
Масса 58 кг
Объем теплоносителя в котле 25,2 л

Рекомендуемые параметры дымовой трубы:

Площадь поперечного сечения 150 см²
Диаметр 140 мм
Высота 5 м

Артикул производителя	12002002
Бренд	ОЧАГ
Серия	ОЧАГ КСГВ С
Мощность, кВт	20
Площадь обогрева ориентировочно, метров квадратных	200
Диаметр дымохода, мм	140
Модель	КСГВ-20 С
Страна производитель	Россия
Глубина, мм	470
Мощность, Вт	20000
Материал	Сталь
Масса без упаковки, кг, не более	58
Габаритные размеры изделия (ВхШхГ), мм	710/375/470
Диаметр водяных патрубков, дюйм	1 1/2
Рабочее давление теплоносителя, МПа	0.2
Диапазон разрежения, при котором обеспечивается устойчивая работа котла, Па	3-15
Тип топлива Выберите один или несколько типов топлива или источников энергии.	Газ природный
Диаметр газового патрубка, дюйм	1/2
Тип газогорелочного устройства	УГ-САБК-АТ-22,5-2-Стандарт
Тип камеры сгорания	Открытого типа
КПД, %	92
Масса в упаковке, кг, не более	61
Наличие контура ГВС Второй контур в котле как правило используется для организации ГВС	Двухконтурный
Срок заводской гарантии, лет	5
Объем теплоносителя в теплообменнике, л	25,2
Габаритные размеры упаковки, мм	730х390х480
Максимальный расход природного газа, м3/час	2,22
Вес нетто, кг	58
Средний расход природного газа, м3/ч	1.33
Максимальная температура теплоносителя на выходе из котла, ˚С	95
Материал теплообменника	Сталь
Способ установки Выберите способ установки оборудования	Напольный
Подключение к сети 220 В	Энергонезависимый
Защитные устройства	САБК-АТ
Рабочее давление, бар	0.013
Вес	61000 г
Длина	480 мм
Ширина	390 мм
Высота	730 мм
