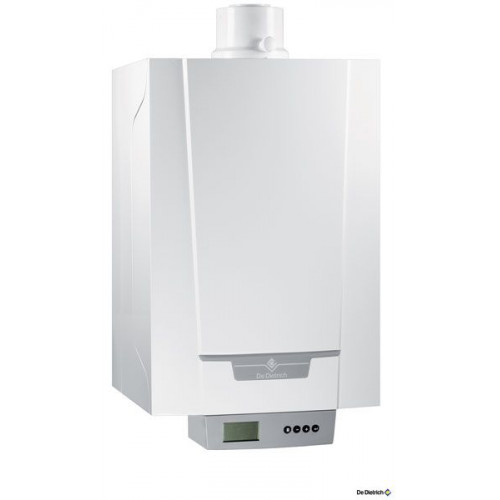

Двухконтурные котлы для отопления и ГВС проточного типа с пластинчатым теплообменником, мощностью от 6,1 до 35,7 кВт (в режиме ГВС мощность 37,8 кВт)
Очень компактные и лёгкие: 368 х 674 х 364 мм, 25 или 29 кг (!)
Для работы на природном газе или пропане (не требуется никакого дополнительного оборудования для переоборудования на пропан)
КПД до 109,2 % (температурный режим 50/30°С, 30% от номинальной мощности котла)
NOх < 50 мг/кВт·ч: 6 класс
Высокоэффективный, компактный литой теплообменник из сплава алюминия с кремнием со специальным покрытием топки
Модуль газ-воздух содержит модулирующую газовую горелку с диапазоном модуляции от 24% до 100%, газовый клапан, обратный клапан для работы с коллективным дымоходом под избыточным давлением, электронную плату, трубу Вентури, вентилятор с шумоглушителем для подачи воздуха на горение, трубку подачи газа
Гидравлический модуль с энергоэффективным модулирующим насосом класса А, переключающим клапаном отопление/ГВС, пластинчатым теплообменником с большой площадью теплообмена для нагрева горячей санитарно-технической воды, предохранительным клапаном на 3 бар, ограничителем расхода, датчиком расхода, автоматическим воздухоотводчиком • Расширительный бак объёмом 8 л встроен в опорную раму
Съёмная панель управления, которую можно установить под котлом или повесить на стене, имеет ЖКдисплей, клавиши для регулировки температуры для отопления и для ГВС, а также клавиши для сброса и подтверждения
Объём поставки: 1 упаковка

Характеристика		Размерность	Значение
Тип котла	Отпление и ГВС проточного типа с пластинчатым теплообменником
Номинальная полезная мощность Pn при 50°С/30°С (режим отопления)		кВт	8,5-35,7
Номинальная полезная мощность при 80°С/60°С (режим ГВС)		кВт	37,8
КПД для низшей теплоты сгорания при нагрузке ...% Pn и средней температуре ...°С	100% Pn, средняя температура 70°С	%	99,3
	100% Pn, темп. обратной линии 30°С	%	102,4
	30% Pn, темп. обратной линии 30°С	%	110,4
Номинальные расходы воды для Pn и ΔТ=20 К		м3/ч	1,50
Минимальная полезная мощность при 80°С/60°С (режим отопления) мин.-макс.		кВт	7,7-34,7
Располагаемая высота напор для контура отопления		мбар	144
Водовместимость		л	1,7
Расход газа (15°С - 1013 мбар)	природный газ	м3/ч	4,13
Расход газа (15°С - 1013 мбар)	пропан	кг/ч	2,94
Макс. температура продуктов сгорания при 80°С/60°С		°С	86
Массовый расход продуктов сгорания, мин.-макс.		кг/ч	13,1-62,9
Располагаемое давление на патрубке уходящих газов котла		Па	120
Потери при останове для ΔТ=30 К		Вт	45
Потребляемая электрическая мощность (без насоса) для Pn		Вт	61
Электрическая мощность насоса		Вт	24
Потребляемая мощность в режиме ожидания		Вт	3
Уровень шума для Pn		дБ (А)	46
Вес, без воды		кг	29
Тип дымохода			B23, B23P C13x, C33x, C93x, C53, C43x, C83x
