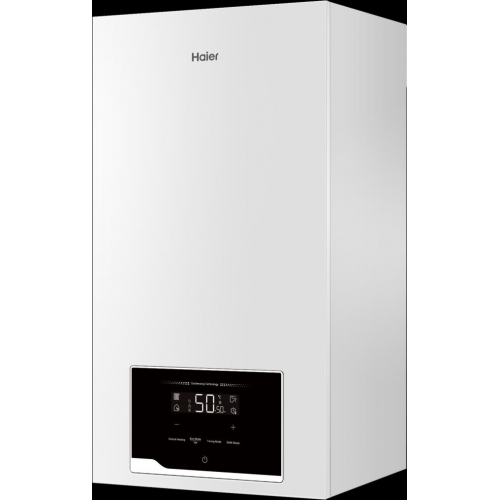

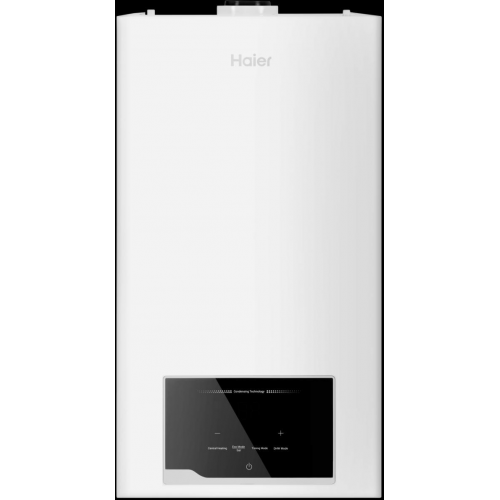

Настенный газовый котел Haier серии GreenLine относится к современным высокоэффективным конденсационным приборам с максимально возможным КПД = 105%.

Предназначенным для отопления жилых и коммерческих зданий,

имеет герметичную камеру сгорания и принудительное дымоудаление с помощью встроенного малошумного вентилятора с автоматически изменяемой скоростью вращения.

При необходимости нагрева горячей воды предусмотрена возможность подключения бойлера косвенного нагрева.

В стандартной комплектации предусмотрен встроенный 3-х ходовой вентиль с сервоприводом и температурный NTC датчик бойлера.

Котлы имеют высокоэффективный основной теплообменник изготовленный из бескислородной меди по технологии «Oxygen-Free» отличающийся высокой надежностью,

конденсационный экономайзер увеличивающий термическую эффективность и многоступенчатую горелку, которая способна работать в широком диапазоне мощности.

Долговечность котла так же обеспечивает гидравлический блок из высококачественной латуни.

Общие спецификации

Полезная тепловая мощность в режиме отопления (мин. ÷ макс.), кВт	7.6 ÷ 34.6
Максимальная полезная тепловая мощность, кВт	36.5
Номинальное давление природного газа (G20), мбар	20
Номинальный расход природного газа (G20), м³/час	3.7
Работа при низком давлении газа, мбар	от 3.5
Работа при нестабильном энергоснабжении, В	170 – 250
Работа при малом расходе горячей воды, л/мин	от 2.3
Цвет	Белый
Сертификат	EAC
Страна производства	Китай
Срок службы	15 лет

Отопление

Диапазон настройки температуры нагрева воды, ⁰С	35-85
Максимальная температура нагрева воды, ⁰С	90
Максимальное давление в системе отопления, бар	3
Объём расширительного бака, л	10
Давление в расширительном баке, бар	1

Электричество

Напряжение/Частота, В / Гц	170-250 / 50
Потребляемая мощность, Вт	125
Класс	Класс 1
Степень защиты	IPX4D

Подключение

Подсоединение к системе водоснабжения, дюйм	1/2
Подсоединение к системе отопления, дюйм	3/4
Подсоединение к системе газоснабжения, дюйм	3/4
Подсоединение к системе дымоудаления, мм	60/100 или 80/80

Габариты

Вес нетто, кг	40.5
Вес брутто, кг	43.5
Габаритные размеры В x Ш x Г, мм	760 x 488 x 330
Размеры упаковки В x Ш x Г, мм	810 x 450 x 400

Безопасность

Ионизационный контроль пламени	Да
Защита от блокировки насоса	Да
Защита от блокировки трехходового клапана	Да
Защита от перегрева	Да
Контроль удаления продуктов сгорания	Да
Защита от пуска котла без теплоносителя	Да
Защита от превышения максимального давления	Да
Система защиты от замерзания в контуре отопления	Да
Система защиты от превышения напряжения	Да
