Двухступенчатые горелки RL BLU инструкция (450.92KB)

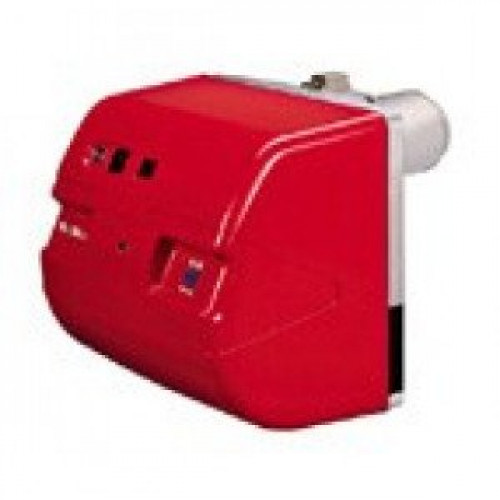

Двухступенчатые горелки со сниженными выбросами оксидов азота (LOW NOx) серии RL BLU разработаны для использования в теплогенераторах различного назначения средней мощности. Низкие выбросы оксидов азота при работе горелок этой серии позволяют использовать их в тех местах где есть ограничения по выбросам вредных веществ в окружающую среду. Эта серия горелок включает в себя три типоразмера мощностью от 116 до 600 кВт.

Фронтальный доступ ко всем узлам горелки.
Настройка горелки без снятия с теплогенератора.
Наличие воздушной заслонки, закрывающейся при выключении горелки, (предотвращает потери тепла через дымоход теплогенератора).
Вентилятор горелки со специальной формой лопастей (пониженный уровень шума).

Модель		RL 22 BLU	RL 32 BLU
Тип регулировки		Двухступенчатый
Сервопривод тип		STA 4.5 B0.37/6
время работы		4.5
Мощность	кВт	89/116 - 261	166/228-356
	Мкал/ч	77/99.7 - 224	143/196 - 306
Расход топлива	кг/ч	8/10 - 22	14/19 - 30
Рабочая температура	°С мин/макс	0 / 40
Низшая теплотворная способность топлива	кВт-ч/кг	11,8
	ккал/кг	10.200
Вязкость при 20°С	мм2/с (сСт)	4 - 6
Насос тип	кг/ч при 20 бар	AT 2 55 C
производительность		60
Давление распыления	бар	20
Количество форсунок		1
Максимальная температура топлива	°С	60
Вентилятор	Тип	Центробежный с S - образными лопастями
Макс. температура воздуха	°С	50
Электропитание	Фазы/Гц/Вольт	1/50/230 ±10%
Вспомогат. электропитание	Фазы/Гц/Вольт	1/50/230 ±10%
Автомат горения	Тип	LOA 24
Общая электрическая мощность	кВт	0,6
Вспомогат. Электрическая мощность	кВт	0.18
Степень защиты	ІР	44
Мощность электродвигателя	кВт	0,42
Номинальный ток двигателя	А	2.9
Пусковой ток двигателя	А	11
Степень защиты двигателя	ІР	54
Трансформатор розжига	V1-V2	230 В - 2х5 кВ
	І1-І2	1,9 А - 30 мА
Работа		прерывистая (каждые 24 часа по крайней мере одна остановка)
Звуковое давление	дБ( А)	71	72
Выбросы СО	мг/кВт-ч	<10
Сажевое число	№ по Бахараху	<1
Выбросы СхНу	мг/кВт-ч	<10 после первых 20 секунд
Выбросы NOх	мг/кВт-ч	<120 (3 класс EN 267)
