Вихревые скважинные насосы серии ТМ10 предназначены для подачи чистой воды из колодцев, скважин (диаметром 100 мм и более), резервуаров и открытых водоемов для полива сада и огорода. Также подходят для работы в составе системы водоснабжения индивидуального дома, дачи.

Конструктивные характеристики

Корпус насоса: нержавеющая сталь AISI 304.
Рабочее колесо: латунь.
Рабочий конец вала: нержавеющая сталь.
Механическое уплотнение: керамика-графит-NBR.

Электродвигатель:

Однофазный с масляным охлаждением.
Латунные опоры двигателя и насосной части.
Защита от проникновения воды при погружении на глубину до 30м от зеркала воды.
Двигатель находится в масляной ванне для лучшего охлаждения и защиты от воды.
Термозащита имеет принудительную активацию, что исключает поломку электродвигателя в аварийных ситуациях.
Режим работы мотора: S1 (продолжительный).

Особенности

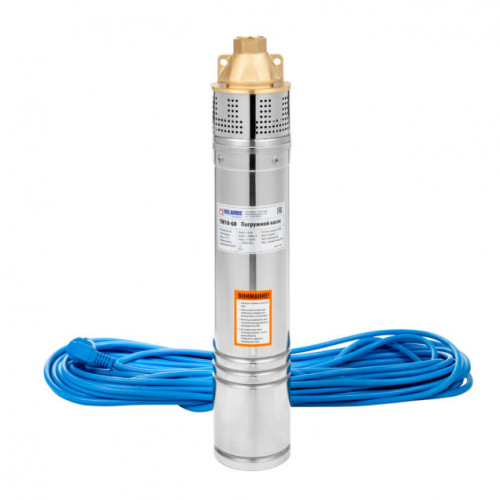

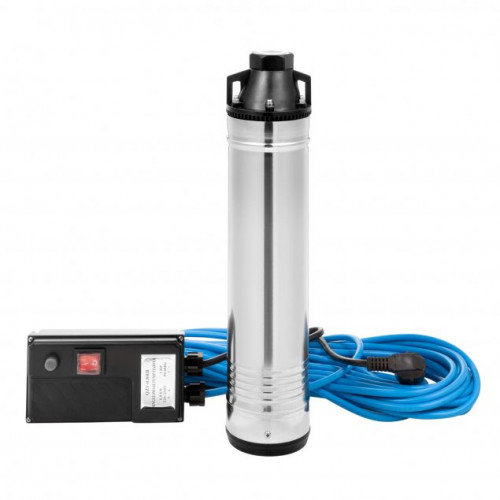

Насос укомплектован защитно-пусковым устройством, кабелем, вилкой с заземляющим контактом.
Легкий монтаж и демонтаж насосной части, что делает возможным обслуживание насоса без специального инструмента и без обращения в специализированную мастерскую.

Модель	Макс. мощность двигателя, вт.	Макс. Пр-сть, л/час	Макс. высота подъема воды, м.	Длина кабеля питания, м.	Диаметр насоса, мм.	Высота насоса, мм.	Вес, кг.
TM10-60	1100	2400	60	20	97	500	12,22
TM10-100	2100	2500	100	20	97	565	15,14
TM10-P	800	1900	55	20	97	438	10,42

Общие характеристики

Температура жидкости:	+1 °С до + 35 °С
Температура окружающей среды:	+1 °С до + 35 °С
Содержание механических примесей не более:	40 г/м3
Максимальная глубина погружения насоса:	30 м
Присоединительные размеры:	1˝
Степень защиты:	IPX8
Класс изоляции:	B
Класс защиты:	I
Напряжение,В/частота сети, Гц:	220/50
