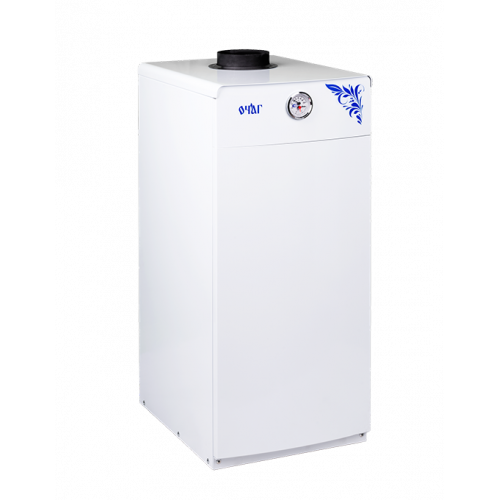

Аппарат отопительный газовый АОГВ (АКГВ) (22.43MB)

Описание

Модельный ряд серии котлов ОЧАГ Премиум АОГВ - АКГВ представлен диапазоном мощностей от 8 до 100 кВт. Модель не требует подключения к электросети, эти котлы полностью энергонезависимы. Котлы этой серии мощностью от 8 до 45 кВт могут работать как в открытых, так и в закрытых системах отопления с рабочим давлением до 3 атм. благодаря цилиндрическому теплообменнику.

Аппараты работают в автоматическом режиме по поддержанию заданной температуры теплоносителя в системе отопления, модели серии АКГВ также нагревают воду для системы ГВС (горячего водоснабжения). Обеспечено аварийное отключение подачи газа при погасании пламени в запальной горелке и при отсутствии тяги. Благодаря стальному теплообменнику аппарат устойчив к резким перепадам температуры. Оптимальный теплообмен продуктов сгорания газа с теплоносителем обеспечен развитой конвективной поверхностью в виде жаровых труб с турбулизаторами. Горелки из жаростойкой нержавеющей стали выполнены с щелевыми пазами и обеспечивают низкофакельное равномерное тепловое поле. В газовые блоки котлов встроены стабилизаторы давления, обеспечивающие постоянную мощность аппарата с оптимальными параметрами горения смеси независимо от входного давления газа. Тягопрерыватель (стабилизатор тяги) обеспечивает стабильное разрежение в топке без дополнительной регулировки при изменении погодных условий.

Подробные характеристики

Теплопроизводительность 11,6 кВт
Отапливаемая площадь (при высоте 2,7 м) 100 м²
КПД 92 %
Расход природного газа (базовая поставка) 0,71 м³/час
Максимальное рабочее давление теплоносителя в системе отопления 0,3 МПа (3 кГс/см²)
Габаритные размеры по корпусу котла , ± 5 мм (ширина × глубина × высота) 350*450*850
Присоединительные размеры подвода и отвода теплоносителя, дюйм G 1 ¹⁄₂
Масса 40 кг
Объем теплоносителя в котле 27 л

Установленные комплектующие:

Устройство газогорелочное (УГ-САБК-АТ-11,6-9 Премиум)
Блок управления САБК-АТ (САБК-АТ 02.00.000)
Блок запальника (пилотная горелка) (0.160.114)
Трубка запальника (САБК 60-06.00.000-33)
Датчик тяги (Термостат) (1NT11L-3527-L75 (KSD 301-75)
Датчик перегрева (Термостат) (KSD 301-95)
Прокладка импульсных трубок (САБК 00-03.00.004)
Сопло (УДП-01.01.001-31)
Горелка (САБК 00-01.08.000)
Кнопка пьезорозжига (ПК 001)
Термопара (АБК 001-022-221)
Провод (АБК 001-012-002)
Комплект для сжиженного газа СУГ АОГВ-11,6

Артикул производителя	10201117
Бренд	ОЧАГ
Серия	ОЧАГ АОГВ С
Мощность, кВт	11.6
Площадь обогрева ориентировочно, метров квадратных	100
Диаметр дымохода, мм	100
Модель	АОГВ-11,6 С
Страна производитель	Россия
Глубина, мм	450
Мощность, Вт	11600
Материал	Сталь
Масса без упаковки, кг, не более	40
Габаритные размеры изделия (ВхШхГ), мм	850/350/450
Диаметр водяных патрубков, дюйм	1 1/2
Рабочее давление теплоносителя, МПа	0.2
Диапазон разрежения, при котором обеспечивается устойчивая работа котла, Па	3-15
Тип топлива Выберите один или несколько типов топлива или источников энергии.	Газ природный
Диаметр газового патрубка, дюйм	1/2
Тип газогорелочного устройства	УГ-САБК-АТ-11,6-9 Премиум
Тип камеры сгорания	Открытого типа
КПД, %	92
Масса в упаковке, кг, не более	43
Наличие контура ГВС Второй контур в котле как правило используется для организации ГВС	Одноконтурный
Срок заводской гарантии, лет	5
Объем теплоносителя в теплообменнике, л	27
Габаритные размеры упаковки, мм	870х370х470
Максимальный расход природного газа, м3/час	1.18
Вес нетто, кг	40
Средний расход природного газа, м3/ч	0.71
Максимальная температура теплоносителя на выходе из котла, ˚С	95
Материал теплообменника	Сталь
Способ установки Выберите способ установки оборудования	Напольный
Подключение к сети 220 В	Энергонезависимый
Защитные устройства	САБК-АТ
Рабочее давление, бар	0.013
Вес	43000 г
Длина	470 мм
Ширина	370 мм
Высота	870 мм
